1)分段式多級離心泵

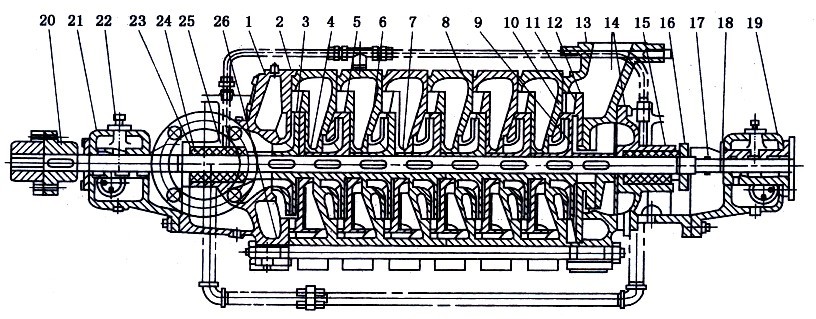

分段式多級離心泵是一種垂直剖分多級泵，它由一個前段、一個后段和若干個中段組成，并用螺栓連接為一體，如圖6一4所示。泵軸的兩端用軸承支撐，泵軸中間裝有若干個葉輪，葉輪與葉輪之間用軸套定位，每個葉輪的外緣都裝有與其相對應的導輪，在前段和中段的內臂與葉輪易碰的地方裝有密封環。葉輪一般是單吸的，吸人口都朝向一邊，按單吸葉輪人口方向將葉輪依次串聯在軸上。為了平衡軸向力，在未級葉輪后面裝有平衡盤，并用平衡管與前段相連通。其轉子在工作時可以左右竄動，靠平衡盤自動將轉子維持在平衡位置上。軸封裝置對稱布置在泵的前段和后段軸伸出部分。
1-進水段；2-中段；3-葉輪；4-軸；5-導輪；6-密封環；7-葉輪擋套；8-導葉套；9-平衡盤；10-平衡套；11-平衡環；12-出水段導輪；13-出水段；14-后蓋；15-軸套乙；16-軸套鎖緊螺母；17-擋水圈；18-平衡盤指針；19-軸承乙部件；20-聯軸器；21-軸承甲部件；22-油環；23-軸套甲；24-填料壓蓋；25-填料環；26-泵體拉緊螺栓
(2)中開式多級離心泵

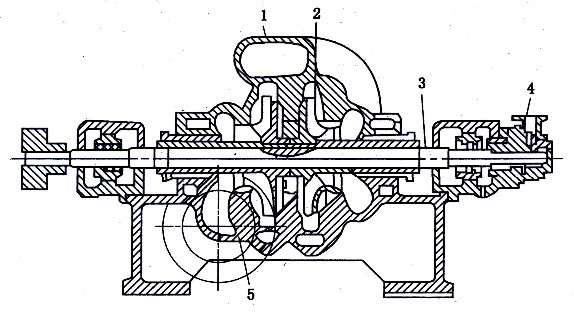

中開式多級離心泵一般是采用蝸殼形泵體，泵殼在主軸中心線的平面上分開，這種泵按主軸安裝位置不同分水平中開式和豎直中開式兩種，如圖6一5所示為水平中開式兩級離心泵，它每個葉輪都有相應的蝸殼形吸人室和壓出室，這樣就相當于把幾個單級蝸殼泵組裝在同一根軸上串聯工作。由于吸人口和排出口直接鑄在泵體上，所以檢修時，不需要拆卸出、人口管線，只要把上泵殼取下，即可取出轉子。葉輪通常采用偶數呈對稱排列，以消除不平衡軸向力，因此不需要另設軸向力平衡裝置。

1-泵蓋；2-葉輪；3-泵軸；4-軸頭油泵；5-泵體
這種泵與同性能的分段式離心泵相比，它的體積大，鑄造和加工技術要求較高。由于它流量大、揚程高，所以主要用于城市供水、蒸汽鍋爐給水、礦山排水和輸油管線等。其流量一般為450-1500m3/h，揚程為100 - 500m，最高出口壓力可達18MPa。
